PowerBank своїми руками з доступних схем
Якщо в тебе коли-небудь розряджався телефон у найбільш невідповідний момент, то ідея зробити повербанк своїми руками - точно не здасться дивною. І раз ти потрапив на цю сторінку, то точно плануєш це зробити, а ми підкажемо тобі як!
Переваги саморобного PowerBank
Саморобний PowerBank обійдеться тобі дешевше, ніж магазинний аналог з аналогічною ємністю. Плюс - ти сам вирішуєш, які функції додати: дисплей, світлодіодну індикацію, захист від перегріву та інше. Звісно, це залежатиме від твоїх навичок. Для початку варто зібрати свій перший PowerBank за максимально простою схемою. Після цього ти вже зможеш обслуговувати, допрацьовувати і ремонтувати пристрій без допомоги майстрів.
Зібрати повербанк власноруч - це реальна можливість заощадити, кастомізувати пристрій під себе та отримати цікавий досвід.
Основні компоненти для складання PowerBank
Перш ніж розібратися, як зробити повербанк власноруч, потрібно зрозуміти, які компоненти та інструменти тобі знадобляться. Саморобний зовнішній акумулятор - це не просто коробка з батарейками. Це мініатюрна енергосистема, де важливий кожен елемент.
Для початку тобі знадобляться акумулятори. Найчастіше використовують літій-іонні (Li-Ion) або літій-полімерні (LiPo) батареї - вони компактні, надійні і вміщують пристойний запас енергії. Найпопулярніші - елементи 18650: циліндричні, доступні та прості в установці. LiPo - більш гнучкі і плоскі, підійдуть, якщо ти хочеш зробити тонкий і легкий корпус. Дуже важливо використовувати однакові за моделлю і ємністю батарейки, інакше можна зіткнутися з перегрівом і швидкою деградацією осередків. Старі акумулятори з ноутбуків краще не брати, якщо вони не перевірені. А якщо використовуєш незахищені елементи, обов'язково подбай про захист - він може бути вбудований у батарею або реалізований через плату управління.
Також буде потрібна зарядна плата - мозок майбутнього пристрою. Вона відповідає за управління зарядом і безпечну роботу батарей. Краще, якщо в ній буде:
- система захисту (BMS), що запобігатиме перезарядженню та короткому замиканню,
- перетворювач, що піднімає напругу з 3,7 В до 5 В,
- вхід для заряджання (зазвичай Micro USB чи USB-C),
- виходи USB-A чи USB-C, до яких ти будеш під'єднувати пристрої,
Гарний приклад - модуль TP4056, він недорогий та містить усі потрібні функції безпеки.
Корпус - важлива частина конструкції. Він потрібен не тільки для зовнішнього вигляду, а й для захисту. Є кілька варіантів:
- надрукувати корпус на 3D-принтері - можна зробити під свої розміри та стиль,
- використати готову коробочку від старого пристрою - недорого та екологічно,
- купити складальний корпус із кріпленнями та слотами,
Головне, щоб усередині було досить місця для всіх компонентів, були вирізи під порти та перемикачі, а самі деталі надійно фіксувалися.
Дроти та з'єднання теж мають значення. Використовуй багатожильні дроти - вони гнучкіші та зручніші під час монтажу. Оптимальний перетин - 22-24 AWG. Не забудь:
- припаювати дроти акуратно,
- використовувати роз'єми, якщо хочеш зробити модульну конструкцію,
- дотримуватися полярності, особливо під час підключення акумуляторів.
Є й корисні додатки, які можна додати:
- механічний вимикач для вимкнення живлення вручну,
- світлодіоди для індикації заряду,
- маленький дисплей з даними про напругу та струм,
- додаткові USB-порти - якщо треба заряджати декілька гаджетів,
Коли в тебе є всі комплектувальні й інструменти, можна переходити до збірки. Головне - акуратність, дотримання полярності і перевірка всіх з'єднань перед першим запуском. У результаті ти отримаєш повністю робочий, надійний і зручний повербанк, зібраний своїми руками.
Підготовка до складання PowerBank
Перед паянням варто провести підготовку:
- Провір акумулятори. Вони повинні бути з однаковою ємністю і в хорошому стані.
- Тестуй плату BMS. Переконайся, що вона вимикає живлення при досягненні нижнього та верхнього порогу напруги.
- Підбери корпус. Переконайся, що в нього помістяться всі компоненти і він буде зручно відкриватися.
- Інструменти: паяльник, термоусадка, мультиметр, плоскогубці - все це повинно бути під рукою.
Чим якісніша підготовка - тим стабільніше і довше буде працювати твій саморобний повербанк.
Схеми саморобного PowerBank
Існує кілька простих схем повербанків, які легко зібрати навіть новачкові:

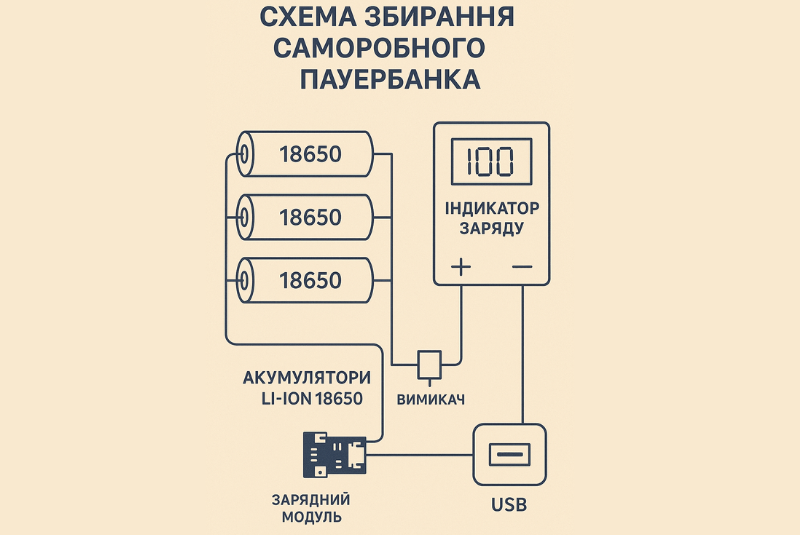

- Однобатарейна схема: акумулятор 18650+TP4056+step-up модуль MT3608. Мінімум деталей, просто й ефективно.
- Багатобатарейна схема: паралельне підключення 2-4 акумуляторів з BMS-платою на 2S або 3S, що підходить за струмом.
- З дисплеєм: додається модуль вольтметра або OLED-екран для відображення поточного рівня заряду та вихідної напруги.
Всі ці схеми можна доопрацювати: додати сонячну панель, вбудований ліхтарик або другий вихід USB. Головне - продумати розводку живлення і не перевантажувати елементи.
Збирання та тестування повербанка
Зібрав усі деталі? Час збирати саморобний повербанк.
Крок 1. Перевірка акумуляторів
Зібрав усі деталі? Час збирати саморобний повербанк. Почни з перевірки акумуляторів. Напруга у всіх має бути майже однаковою (різниця не більше 0,1 В), особливо якщо з'єднуєш їх паралельно - так ти уникнеш зайвого нагріву і коротких замикань.
Шаг 2. Вибір схеми підключення
Паралельна схема - оптимальна. Вона зберігає напругу 3,7 В і збільшує загальну ємність. З'єднуєш всі плюси разом і всі мінуси - теж разом.
Крок 3. З'єднання акумуляторів
Найнадійніший спосіб з'єднання - точкове зварювання з нікелевими смугами. Воно безпечніше за пайку, бо не перегріває акумулятори. Якщо зварювання немає, акуратно паяй, мінімізуючи нагрів, тільки на кінцях осередків. Після складання заізолюй батарею термоусадкою або щільною ізоляційною стрічкою.
Крок 4. Підключення до зарядної плати
Підключи батарею до зарядної плати. Зазвичай на ній є контакти B+ і B-. Переконайся, що не плутаєш полярність - перевір мультиметром перед пайкою. З'єднання потрібно ізолювати, щоб уникнути короткого замикання.
Крок 5. Додаткові елементи (за бажанням)
Хочеш ручний контроль - додай перемикач на плюсовий дріт. Світлодіоди індикації або дисплей рівня заряду можна підключити, якщо модуль підтримує.
Крок 6. Первинне тестування
Спочатку підключи зарядку - індикатор на платі має засвітитися. Після зарядки спробуй під'єднати смартфон - він має почати заряджатися. Переконайся, що вихідна напруга - близько 5 В. Якщо є USB-тестер - перевір струм і приблизну ємність.
Крок 7. Фінальна збірка
Коли все працює, акуратно укладай компоненти в корпус. Переконайся, що дроти не натягнуті і не перетиснуті, а USB-порт, перемикач і індикатори збігаються з отворами. Закріпи все клеєм або стяжками, закрий корпус і проведи фінальний тест.
Тепер у тебе - робочий, зібраний вручну повербанк. Просто, надійно і практично.
Підсумки
Тепер ти знаєш, як зробити повербанк своїми руками. Це не тільки дешевше, ніж магазинні моделі, а й набагато цікавіше. Можна гнучко налаштовувати ємність, потужність, зовнішній вигляд і функціональність.
Крім того, ти отримуєш реальне розуміння, як працює портативна зарядка, і перестаєш залежати від брендів. Самостійна збірка - це нескладно і під силу будь-кому, у кого є мінімальні навички роботи з паяльником.
Не бійся почати. Перший повербанк - тільки початок, за ним можуть бути ще десятки поліпшених версій, подарунків і навіть комерційних виробів.
